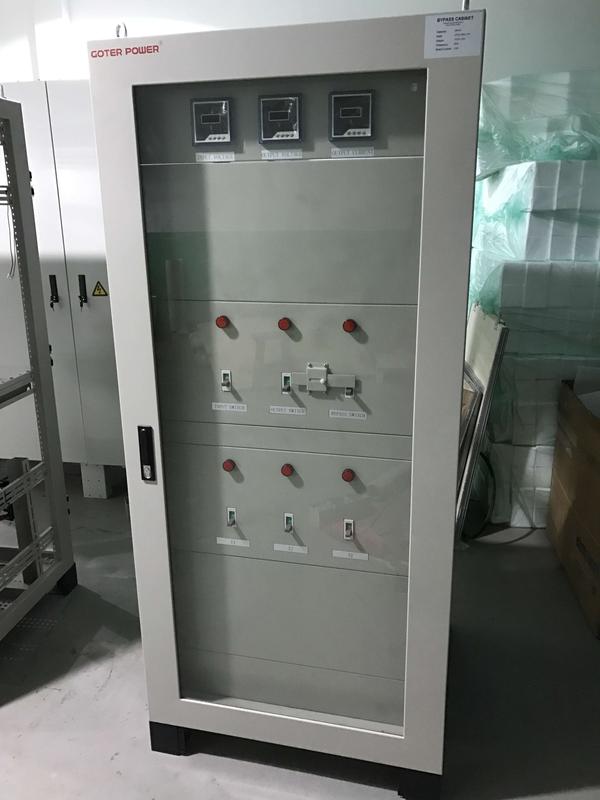

瑞士固特电子有限公司生产的UPS专用旁路稳压柜-固特GUTORUPS旁路隔离稳压电源柜是一种用于电力,石化,工矿企业的大型UPS不间断电源前端的全自动交流稳压设备.由稳压旁路部分和隔离部分组成,具备自动稳压和手动调节,市电直通,缺相,过流,过压,短路保护等功能.可选双电源自动切换装置.同时也可以广泛使用在大型设备的旁路供电系统.
   由于UPS本身故障或者负载过载,UPS将会切换到旁路,但市电电网电压下陷、电源浪涌、减幅振荡、电源干扰、电源突波、电源波动、交换瞬变及谐波失真等由市电电源质量差将会对后端设备造成严重危害,甚至无法工作.此时,UPS旁路稳压柜可以解决所有问题.设备已经多次应用在电厂的大型UPS前端,完全满足进口和国产UPS的要求..

功率:10KVA-200KVA

产品名称]   UPS旁路隔离稳压电源
[规格型号]   PLG-10KVA~200KVA
[所属类别]   旁路隔离稳压电源

基本指标
容量            10KVA～200KVA
输入电压        380V±15%（三相）   380V±15%（两相）
输出电压        220V±1%（单相）
稳压精度        出厂设定1%(1%～5%可调)
频率            50HZ/60HZ±5%   50hz
附加波形失真    ≤1%（线性负载） <3%
效率            ≥98%（整机输出）
功率因数        0.95～1（整机输出）
响应时间        100ms
调节速度        ≥25V/S
输出要求        连续输出,无任何中断时间
带载性能        可满负荷正常运行,超过额定输出电流150%时10秒
                                过压            输出超过额定电压15%(可调整),立即切断输出电源
欠压            输出低于额定电压时,不断电、可相应降低精度
短路            当负载设备短路时,不切断输出、直至空开跳闸切断输出电源
旁路            当需要保养或维修时，不延误生产工作的进行，且各种保护仍执行原有功能
逆相            三相具备，单相无
缺相            三相具备，单相无

※ 隔离旁路稳压器基本配置
机柜:        型材框架组装
补偿变压器:   电压补偿范围为15%
防护等级:    IP20(或定制)
调压变压器:   无级调压,平稳输出
颜色:        同UPS相匹配(客户提供)
控制方式:    模拟数字型电路
操作方式:    按键式
显示方式:    指针显示
可读参数:    电压、电流
隔离变压器:   单变单/两变单/三变单/三变三

主要特点：

BYP系列由隔离变压器（单变单/两变单/三变单/三变三）、补偿变压器、调压变压器、传动机构、电刷接触系统、控制系统、手动旁路开关（可选）、直流逆止二极管（可选）、变送器（可选）等组成一个完整备用市电旁路。BYP系列具有电压无极调节，输出平稳，保护功能完善，稳定可靠，使用维护简便等特点，性能指标完全满足UPS的正常运行的需要。

1） 具有稳压运行/市电直通、自动稳压/手控调压、转换功能；

2） 具有手控控制开停/自动开机、延时关机/延时输出、可选用功能；

3） 使用高性能滚轮电刷（100KVA以下）和扇形电刷（150KVA以上）；

4） 具有过压、欠压、过载和短路保护，缺相与相系报警可选功能；

5） 能适应感性、容性、阻性各种负载，可长期连续工作；

6） 能承受瞬时超载（额定电流2-3倍）。
