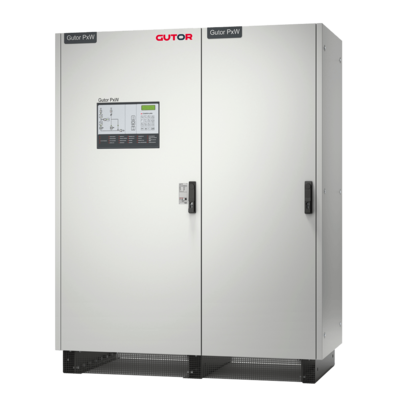

瑞士GUTOR固特UPS电源PEW系列1KVA,2KVA3KVA5KVA,6KVA,10KVA, 15KVA, 20KVA, 30KVA, 40KVA, 50KVA, 60KVA, 80KVA, 100KVA, 120KVA, 140KVA, 160 kVA 200kvaGUTOR生产的PEW系列UPS设备是真正核电厂专用UPS设备,针对核电厂的需求设计，可以在核电厂特殊环境中长期、可靠地运行。UPS设备的电磁器件，电子拥有超过45年的经验，提供不间断电源（UPS）系统为石油和天然气、石油化工、核电、发电、采矿、运输、海水淡化和化工行业。公司的总部在韦廷根，瑞士。固特从2007以来
采用"搭积木"式的模块化设计以满足客户制定需求:特定的产品防护等级，特定的输入/输出电压等级，特定的电池和后备时间，客户定制文档，通讯方式，更多的优点还体现在缩短交货时间，提高电气机械性能和可靠性，体积缩小更易于安装。
应用领域
专门针对工业使用环境设计
• 石油和天然气：石油产品的海上采集，运输管路
• 电力系统：发电站、电力传输、变电所
• 运输：铁路运输，空运和海远系统
• 水务：脱盐、水处理
• 过程和仪表控制：化工厂、矿业、钢厂、造纸厂的检测和过程控制系统
主要特点
★全数字控制
•高可靠性（无电位器）
•高灵活性（软件设定工作点）
•快速的动态响应
•人类工程学设计，全模拟图形化显示
★高效率，即使在部分负荷情况
•减少运行费用
•降低对空调的要求
•降低对电池容量的要求
★大量冗余器件的使用
•高的可靠性和高的MTBF（平均无故障时间）
•大的过载容量
•输出隔离变压器
•模块标准化
•低的维修费用
•抗短路的能力
•EMC（电磁兼容性）超出UPS标准IEC62040-2的2-3倍
★冗余控制
•独立的微处理器用于整流器、逆变器、静态开关和通讯
•每个控制板均有独立的冗余逻辑电源
•风扇冗余、并且每只风扇的状态都得到监测
•可以与铅酸电池、阀控铅酸电池和镍镉电池相匹配
•设计有与发电机匹配的运行方式
★高的防护等级（IP级别）
•可以适用更恶劣的环境
★牢固的机械设计
•远程**能力（可编程）
★与计算机和控制系统的通讯能力（SCADA、ESD、DCS、BMS）
•Modbus
•Profibus
•**软件
•以太网、SNMP…
•系统和报警状态也可以通过失压节点进行传输
★完整的系统构造
•双转换纯在线型UPS、是基于IEC62040-3标准的VFISS111产品
★该系列产品的突出特点
•在线的运行方式，确保了负荷一直稳定可靠
•由微处理器驱动和控制的系统增强了电源系统的可靠性
•先进的电池管理系统可以延长电池的寿命，同时降低设备的运行费用
•宽的输出功率范围，同时可以选择现有的电池系统或选配电池，以适应复杂的工业应用环境的需要
★UPS可以为用户和用电设备提供了非常高水平的保护
•大的过载能力
•强的抗短路能力
•输出零线满足全负荷容量状态的需要（三相系统）
•杰出的动态响应能力，轻松应对负荷的突变
★独特的设计
•容量并机和冗余并机的运行采用灵活多主机技术和CANBUS母线通讯、可以轻松在8台并机间进行通讯，并可能通过并机轻松实现余并机，容量并机式系统升级。
•UPS并机系统可以采用配置共用电池的方式。
★三个独立微处理器的控制系统
•三个微处理器同时检测和控制整流器，逆变器和静态开关邮件，特殊的冗余设计，保证了控制用逻辑电源的可靠性。
PEW系列UPS电源6-10KVA 10-30KVA 30-100KVA 100-500KVA
PEW | 型号 | PEW-1020 | PEW-1030 | PEW-1040 | PEW-1060 | PEW-1080 | PEW-1100 |
额定值 | 额定输出 | kVA | 20 | 30 | 40 | 60 | 80 | 100 |
电池电压 | VDC | 220 |
电池电压范围 | VDC | 184~280 |
标称输出电压 | VAC | 220/230/240 |
主输入
（整流器） | 标称输入电压 | VAC | 380/400/415 |
输入电压范围（保证输出） | % | ±10 |
输入电压范围（保证功能） | % | +10/-15 |
额定输入频率 | Hz | 50 |
频率范围 | % | ±6 |
最大输入功率 | kVA | 29.7 | 42.1 | 58.3 | 87.3 | 115.1 | 144.1 |
输出电压 | VDC | 220 | 220 | 220 | 220 | 220 | 220 |
电压误差 | % | ±1 |
浮充电压范围（-10%电源） | % | 100-115（可编程） |
最大浮充电压（-10%输入电压&100%负载） | VDC | 253 | 253 | 253 | 253 | 253 | 253 |
输出电流 | A | 94 | 140 | 185 | 277 | 365 | 457 |
充电电流 | A | 10 | 15 | 20 | 30 | 40 | 50 |
效率（满载） | % | 95.5% | 96.0% | 96.0% | 96.5% | 97.0% | 97.50% |
效率（半载） | % | 95.0% | 95.5% | 95.5% | 96.0% | 96.5% | 96.5 |
功率因数（额定输入电压，浮充） |
| 0.83滞后 |
功率因数（-10%输入电压，浮充） |
| 0.90滞后 |
功率因数（+10%输入电压，浮充） |
| 0.75滞后 |
输入熔丝（380~415VAC） | A | 63 | 80 | 100 | 160 | 200 | 250 |
电缆截面（380~415VAC） | mm2 | 10 | 16 | 25 | 50 | 70 | 95 |
主输入
（旁路） | 容量 | kVA | 30 | 40 | 50 | 80 | 100 | 100 |
标称输入电压 | VAC | 380/400/415/220/240 |
输入电压范围 | % | ±10 |
输出电压误差 | % | ±2 |
输入熔丝（220~240VAC） | A | 125 | 200 | 250 | 315 | 500 | 630 |
电缆截面（220~240VAC） | mm2 | 35 | 70 | 95 | 150 | 2//95 | 2//150 |
输入熔丝（380~415VAC） | A | 63 | 80 | 100 | 160 | 200 | 250 |
电缆截面（380~415VAC） | mm2 | 10 | 16 | 25 | 50 | 70 | 95 |
深度 | mm | 同主机 |
高度 | mm | 同主机 |
宽度（隔离变压器柜） | mm | - | - | - | 1000 | 1000 | 1000 |
宽度（稳压器柜） | mm | - | - | - | 1200 | 1200 | 1200 |
宽度（隔离变压器稳压器组合柜） | mm | 1100 | 1100 | 1100 | 1400 | 1500 | 1600 |
近似重量（隔离变压器柜） | kg | - | - | - | 600 | 700 | 700 |
近似重量（稳压器柜） | kg | - | - | - | 600 | 700 | 700 |
近似重量（隔离变压器稳压器组合柜） | kg | 700 | 750 | 850 | 1100 | 1200 | 1300 |
逆变器参数 | 输入电压 | VDC | 220 |
输入电压范围（满足输出） | % | -15/+20 |
输入电压范围（满足功能） | % | ±25 |
额定功率因数 |
| 0.8滞后 |
功率因数范围 |
| 0.9超前 … 0.4滞后 |
静态输出电压精度（0-100%稳态负载） | % | ±1 |
动态输出电压精度（100%负载冲击） | % | ±4 |
恢复时间 | ms | <25 |
额定输出频率 | Hz | 50 |
输出频率精度（非同步） | % | ±0.1 |
过载能力（0 … 1分钟) | % | 150 |
过载能力（1 … 10分钟) | % | 125 |
过载能力（连续) | % | 105 |
畸变系数（线性负载） | % | <4 |
畸变系数（非线性负载） | % | <5 |
效率（满载） | % | 91.0% | 91.5% | 92.0% | 93.0% | 93.0% | 93.00% |
效率（半载） | % | 89.5% | 90.0% | 90.5% | 90.5% | 91.0% | 91.00% |
输出电流（230V系统） | A | 87 | 130.4 | 173.9 | 260.9 | 347.8 | 434.8 |
电池参数 | 放电容量（负荷p.f.=0.8） | kW | 17.58 | 26.23 | 34.78 | 56.61 | 68.82 | 86.02 |
放电电流（-10%额定电压） | A | 89 | 132 | 176 | 261 | 348 | 434 |
电池刀熔开关 | A | 125 | 175 | 250 | 350 | 500 | 630 |
推荐铅酸电池节数 | 节 | 104~111 |
推荐镍镉电池节数 | 节 | 164~178 |
整机参数 | 静态开关切换时间 | ms | 4 |
平均故障间隔时间 | h | 250000 |
效率（满载） | % | 86.9% | 87.8% | 88.3% | 89.7% | 90.2% | 90.7 |
效率（半载） | % | 85.0% | 86.0% | 86.4% | 86.9% | 87.8% | 87.8 |
总损耗（电池已充满，不含电池充电） | kW | 2.4 | 3.3 | 4.2 | 5.5 | 6.9 | 8.2 |
再充电附加短时损耗 | kW | 0.2 | 0.3 | 0.4 | 0.6 | 0.7 | 0.8 |
UPS室内空气流量（温度变化5度） | m3/h | 1730 | 2448 | 3139 | 4167 | 5089 | 6081 |
深度 | mm | 800 |
高度（防护等级IPX0） | mm | 1800 |
高度（防护等级IPX1、IPX2） | mm | 1900 |
宽度 | mm | 825 | 1200 | 1200 | 1600 | 1600 | 1600 |
近似重量 | kg | 700 | 900 | 1100 | 1300 | 1500 | 1700 |
基本参数 | 结构 |
| 全金属封闭 |
颜色 |
| RAL 7032（卵石灰） |
通风 |
| 内部风扇，前后下部进风，顶部排风 |
电缆进线 |
| 底部 |
海拔高度 | m | 1000，（最大可选4000m） |
运行环境温度 | ℃ | -10 … +40（可选+55℃） |
相对湿度 | % | <95 |
防护等级 |
| 根据IEC529为IP20（最高可选IP52） |
噪音（标准N+1风扇） | dBA | 55 … 65 |
噪音（100%冗余风扇） | dBA | 60 … 70 |
性能试验 |
| 符合IEC 60146 |
安全要求 |
| 符合EN 50091-1 |
电磁兼容性要求 |
| 符合EN 50091-2 |
质量保证 |
| ISO 9001 |
GUTOR PEW系列设备运行状态介绍
交流电输入（整流器主线）经过变压器供应给整流器。整流器补偿主线电压的波动，负
载的变化，并维持直流电压恒定。整流器供应逆变器电能并保证连接的电池保持备用安全（浮
充和均充由充电条件和电池类型决定）。逆变器通过脉宽调制技术（PWM）将直流电转换至交
流电并直接为所连接的负载供电。
GUTOR PEW系列电池供电状态
如果电力发生下降或故障逆变器不再由整流器供电。接入直流中间电路的电池将会自动
无干扰的为整流器供电。电池放电会发出相应报警信号，电池电压持续下降。电压下降由逆
变器控制从而 UPS 输出的电压是保持恒定的。如果电池放电达到限度，设备将发出低压报
警。当主线恢复或依靠柴油发电机的紧急供电时，系统将会自动恢复到正常工作模式，否则
如果旁路主线在允许的范围内系统将自动转到旁路操作，如果旁路主线不可用或超出范围，
系统将会自动停机。
GUTOR PEW系列静态旁路供电状态
静态旁路供电模式分为自动切换和手动切换 2 种。当设备检测到过载、逆变器输出
电压超限或内部故障，无法满足输出要求时将自动切换到静态旁路模式下工作，当上述
问题恢复时设备将自动切换回正常工作模式。当操作人员通过面板操作使设备切换到静
态旁路工作模式后，设备不会自动切换回正常工作模式，需要操作人员通过操作面板恢
复。设备静态旁路操作的前提是旁路输入正常可用同时同步正常。
应用
l 石油和天然气，石化（陆上，海上，管道，炼油，FPSO）
l 发电，输电和配电
l 采矿
l 水处理脱盐
l 运输
l 化工
l 其他工业应用
