工频UPS整流器与电池充电原理图

整流器与电池充电

UPS整流器工作原理

UPS(不间断电源)是一种用于保护电子设备免受电力波动影响的电源设备。UPS的整

器是其核心部件之一，其工作原理如下:

1.市电输入:市电通过UPS电源的输入端进入整流器。

2.直流电压生成:整流器将市电转化为直流电压，通过滤波电容器得到稳定的直流电

并存储在电池组中。

3.直流输出:当市电正常时，UPS输出稳定的直流电压给负载设备供电，同时电池组充

当市电停电或电压波动时，UPS自动切换到电池组供电状态，保证负载设备的正常运

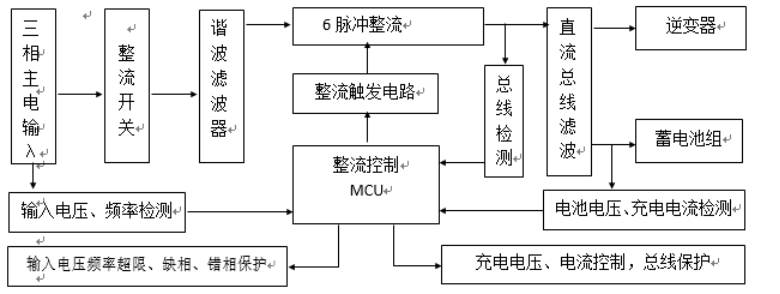

将三相输入交流电通过整流器变换稳定的直流电然后送逆变器，同时给蓄电池充电。其电路组成部分如下：
